一、概述
DH-III 型打滑检测器是我公司在采用速度继电器的基础上，改进研制的带式输送机失速保护装置。该装置的核心器件采用美国430系列微型计算机芯片，是一种技术含量很高，功耗特低的智能检测器，我公司选用进口的高能量电池供电，能持续2年以上。它能对胶带机工作过程中胶带的带速是否正常进行准确的监控，它比以前使用速度继电器打滑检测器更加稳定、可靠。
二、主要用途与使用范围
本装置用于检测带式输送机在运行中出现的胶带与主动滚筒之间的打滑，防止打滑所造成的恶性事故。本检测器适用于电力、冶金、煤矿、码头、建材、化工等行业输送物料用带式输送机。

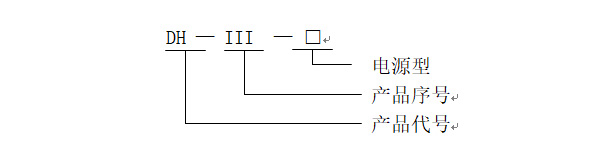

三、型号含义
四. 主要技术指标
a)检测速度范围： 0.5 ～ 9.9米 / 秒
b)接 点 容 量： AC220V 2A
c)传感器和胶带速度误差：＜0.01%
d)打滑率设定范围：任意设定
e)重量：检测器：4.5Kg 连接板：0.7Kg 支架：3.58 kg/m

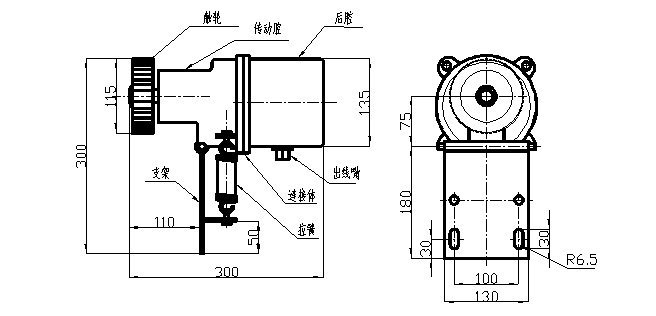

五. 主要结构特征及安装尺寸
DH-III 型打滑检测器主要有触轮、传动腔、连接体、后腔、支架等组成。
详见结构图（1）
五、安装方法
- 本装置可安装在胶带机的任何位置，只要能保证触轮和胶带紧密接触即可。
- 安装要保证触轮轴线和胶带平行，且运动方向同胶带运行方向平行。

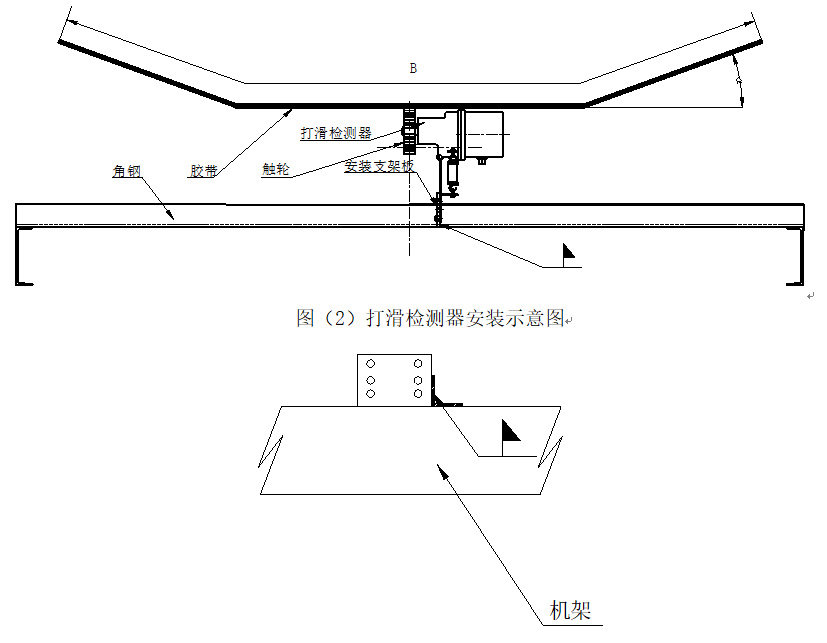

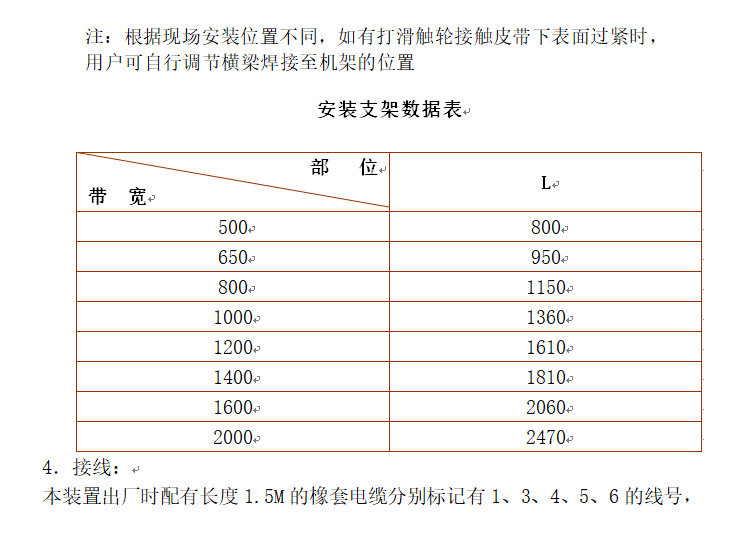

- 用户可根据胶带机尺寸高度配置安装支架，安装时保证触轮和胶带面在弹性范围内，即支架和胶带平面垂直即可。见安装示意图（2）、安装支架见示意图（3）

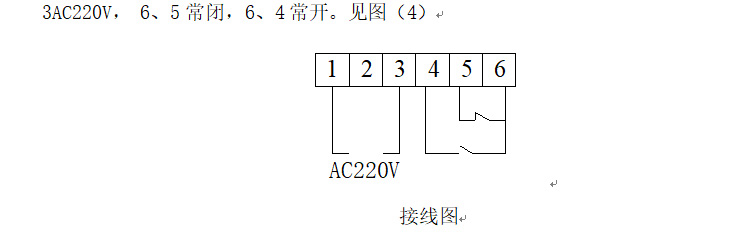

当失速或超速时，经过延时2秒后，继电器吸合（1-3闭合，2-3断开）。只要带速恢复正常，继电器释放。适时检测带速。
注：为了节能，延长电池寿命，本装置在停机状态下，继电器不吸合（2-3为常闭，1-3为常开），处于节能状态。直到带速高于0.2米/秒，才开始检测带速。
使用时继电器接点应接入直流24V以下信号。

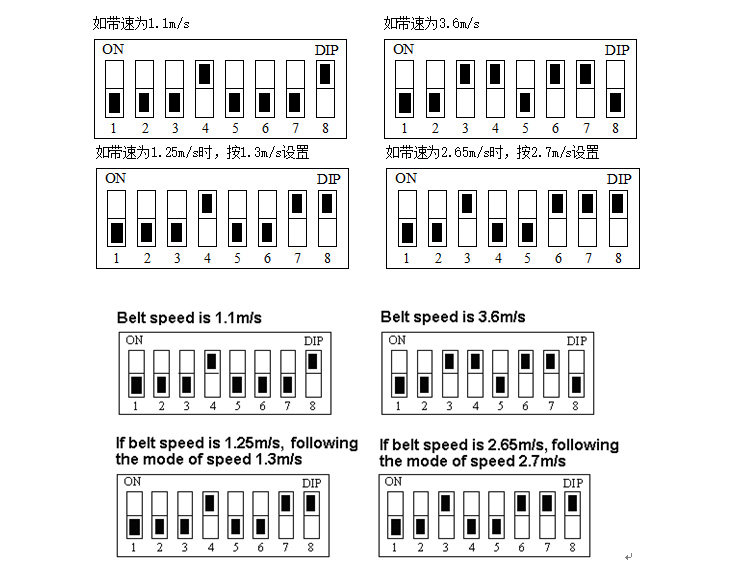

5． 拨码开关（8421码）设置方法：
速度拨码设定：
开关上标有1、2、3、4、5、6、7、8数字，其中1、2、3、4表示额定带速整数位，5、6、7、8、表示小数位。其中整数部分：第1位表示8，第2位表示4，第3位表示2，第4位表示1；小数部分：第5位表示8，第6位表示4，第7位表示2，第8位表示1。
将相应位置的键推到“ON”，该位即生效。
例如：将“3”拨到“ON”时，其他位不动，则表示将额定带速设为2.0米，这时，当带速低于2.0×（1-30%）=1.4米时，为失速。
开机延时时间设定：
与速度拨码设定方法相同。
八、定货须知
1、定货时请提供胶带机的带速，以便调试。
2、订购安装配件时，请注明胶带的带宽。
